Характеристика насоса

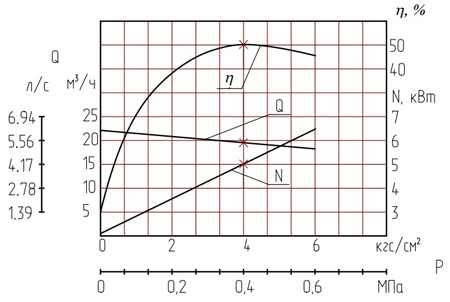

Характеристика насоса серии Ш40-4-19,5/4.
Жидкость - масло
Кинематическая вязкость -0,75*10-4 м2/с (10°ВУ)
Частота вращения - 16,3 с-1(980 об/мин)
Вакуумметрическая высота всасывания - 5 м

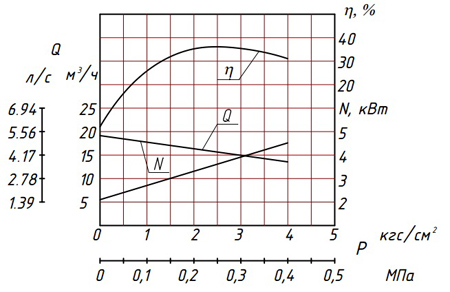

Характеристика насоса серии Ш40-4-19,5/4.
Жидкость - дизельное топливо
Кинематическая вязкость -0,06*10-4 м2/с (1,5°ВУ)
Вакуумметрическая высота всасывания - 5 м
Габаритные размеры насоса

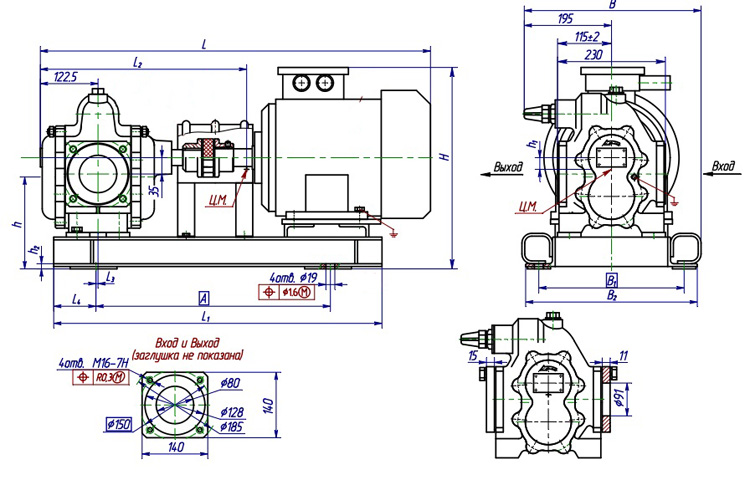

Габаритные размеры агрегатов с литым фонарем серии Ш40-4.
Габаритные размеры и параметры агрегатов
Габаритные размеры агрегатов серии Ш40-4-19,5/4.
| Типоразмер агрегата | Размеры, мм | Масса агрегата, кг | ||||||||||||
| L max | L1 | L2 | L3 | L4 | A | B | B1 | B2 | H max | h | h1 | h2 | ||
| Ш40-4-19,5/4-1 | 1000 | 700(740) | 460 | 5 | 85 | 500 | 505 | 310 | 350(368) | 650 | 203±3 | 10 | 25(11) | 216(196) |
| Ш40-4-19,5/4Б-1 | 1000 | 700(740) | 460 | 5 | 85 | 500 | 505 | 310 | 350(368) | 650 | 203±3 | 10 | 25(11) | 222(202) |
| Ш40-4-19,5/4-5 | 900 | 700(740) | 440 | 5 | 85 | 500 | 340 | 310 | 350(368) | 500 | 203±3 | 25 | 25(11) | 159(139) |
| Ш40-4-19,5/4Б-5 | 900 | 700(740) | 440 | 5 | 85 | 500 | 340 | 310 | 350(368) | 500 | 203±3 | 25 | 25(11) | 165(145) |
Размеры и масса в скобках для агрегатов на раме.
Габаритные размеры агрегатов серии Ш40-4-19,5/6.
| Типоразмер агрегата | Размеры, мм | Масса агрегата, кг | ||||||||||||
| L | L1 | L2 | L3 | L4 | A | B | B1 | B2 | H | h | h1 | h2 | ||
|
Ш40-4-19,5/6 |
1000 max | 830 | 572 | 7,5±3 | 70±0,4 | 600 | 519 | 330 | 410 | 570 max | 275 | - | 11 | 270 |
|
Ш40-4-19,5/6Б |
275 |
|||||||||||||
Характеристика насоса

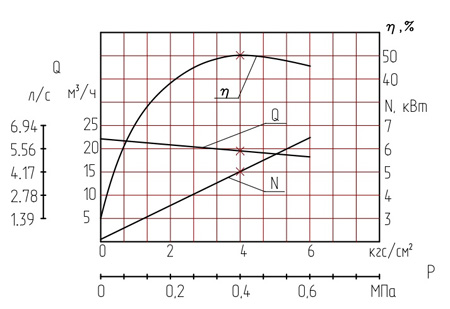

Характеристика насоса Ш40-4-19,5/4-ТВ8-Р3-Гр.
Жидкость - масло
Кинематическая вязкость -0,75*10-4 м2/с (10°ВУ)
Частота вращения - 16,3 с-1(980 об/мин)
Вакуумметрическая высота всасывания - 5 м
Габаритные размеры насоса
Габаритные размеры агрегатов с литым фонарем Ш40-4-19,5/4-ТВ8-Р3-Гр.
Габаритные размеры и параметры агрегатов
Габаритные размеры агрегатов Ш40-4-19,5/4-ТВ8-Р3-Гр.
| Типоразмер агрегата | Обозначение двигателя | Размеры, мм | Масса, кг | |||||||||||||
| L max | L1 | L2 | L3 | L4 | l | B | B1 | B2 | H max | h | h1 | h2 | Насоса | Агрегата | ||
|
Ш40-4-19,5/4-ТВ8-Р3-Гр-5,5-ЕУ2 |
ВА132S6 |
950 | 740 | 460 | 13 | 90 | 500 | 390 | 310 | 366 | 650 | 203±3 | 10 | 11 | 47 | 166 |
|
Ш40-4-19,5/4-ТВ8-Р3-Гр-5,5У3 |
АИР132S6 |
885 | 740 | 423 | 13 | 90 | 500 | 390 | 310 | 366 | 500 | 203±3 | 25 | 11 | 47 |
143 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Насос Ш3,2-25-1,6/16К-ТД3-Р1-Б1-Е У1 ТУ26-06-1087-84 , где:
- Насос - тип оборудования
- Ш3,2-25 - типоразмер насоса
- 1,6 - номинальная подача насоса, м3 /ч;
- 16 - максимальное давление насоса в кгс/см2 ;
- К - материальное исполнение насоса:
- К – хромоникелевая сталь;
- ТД - тип уплотнения:
- ТД – двойное торцовое уплотнение;
- ТТ – двойное торцовое уплотнение тандем;
- С – сальниковое уплотнение;
- 3 - производитель уплотнения:
- 1 – АО «ГМС Ливгидромаш»
- 2 – ООО «Игл Бургманн»
- 3 – ЗАО НПО «УНИХИМТЕК»
- 4 – ЗАО «ТРЭМ Инжиниринг»
- 5 – ООО «НКП «ГЕРМЕТИКА»
- 6 – ООО «Джон Крейн Рус»
- 7 – ООО «АЕССИЛ Рус»
- 8 – ООО «МегаТехКом»
- Р1 - материал резинотехнических изделий:
- Р1 – 3826;
- Р2 – ИРП-1314;
- Р3 – СБ-26;
- Р4 – другие марки резины;
- Б1 - исполнение подшипников:
- Б1 - бронза О5Ц5С5;
- Ю – сплав В96Ц1Т1
- Е - взрывобезопасное исполнение насоса (общепромышленное исполнение насоса - без обозначения);
- У - климатическое исполнение по ГОСТ 15150-69;
- 1 - категория размещения по ГОСТ 15150-69;
- ТУ26-06-1087-84 - обозначение технических условий на поставку.
Агрегат Ш3,2-25-0,6/6К-ТД3-Р3-Б1-1,5-Рп-Е У2 ТУ26-06-1087-84 , где:
- Агрегат - тип оборудования;
- Ш3,2-25 - типоразмер насоса;
- 0,6 - подача насоса в агрегате, м3 /ч;
- 6 - наибольшее давление насоса в агрегате в кгс/см2 ;
- К - материал корпусных деталей:
- Б - бронза (чугун - без обозначения)
- ТД - тип уплотнения:
- ТД – двойное торцовое уплотнение;
- ТТ – двойное торцовое уплотнение тандем;
- С – сальниковое уплотнение;
- 3 – производитель уплотнения:
- 1 – АО «ГМС Ливгидромаш»
- 2 – ООО «Игл Бургманн» 3 – ЗАО НПО «УНИХИМТЕК»
- 4 – ЗАО «ТРЭМ Инжиниринг»
- 5 – ООО «НКП «ГЕРМЕТИКА»
- 6 – ООО «Джон Крейн Рус»
- 7 – ООО «АЕССИЛ Рус»
- 8 – ООО «МегаТехКом»
- Р3 - материал резинотехнических изделий:
- Р1 – 3826;
- Р2 – ИРП-1314;
- Р3 – СБ-26;
- Р4 – другие марки резины;
- Б1 - исполнение подшипников:
- Б1 - бронза О5Ц5С5;
- Ю – сплав В96Ц1Т1
- 1,5 - мощность комплектующего двигателя, кВт;
- Рп - привод с механическим регулированием частоты вращения; (привод с фиксированной частотой вращения – без обозначения)
- Е - взрывобезопасное исполнение агрегата (общепромышленное исполнение агрегата - без обозначения)
- У - климатическое исполнение по ГОСТ15150-69;
- 2 - категория размещения по ГОСТ 15150-69;
- ТУ 26-06-1087-84 - обозначение технических условий на поставку.
НАЗНАЧЕНИЕ
Шестеренные насосы типа Ш и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок), без механических примесей и не вызывающих коррозию рабочих органов насоса.
Вязкость перекачиваемой жидкости - от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов - до 220°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.
Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.
Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.
КОНСТРУКЦИЯ
Электронасосный агрегат состоит из шестеренного насоса и электродвигателя, которые смонтированы на общей плите (раме) и муфты, защищенной кожухом.
По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы).
По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и стойкой, предохранительного и разгрузочного клапанов, торцового уплотнения.
В зависимости от условий эксплуатации и согласно требований заказчика шестерённые насосы могут комплектоваться следующими типами торцовых уплотнений:
-
сальниковое уплотнение (обозначение C);
-
двойное торцовое уплотнение (обозначение ТД);
-
двойное торцовое уплотнение тандем (обозначение ТТ);
Торцовое уплотнение может быть как импортного, так и собственного производства. По требованию заказчика возможна сальниковая набивка (максимально допустимое давление среды 2,0 МПа (20 кгс/см2), для масла ОМТИ не поставляется).
Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).
С торцов корпус закрывается крышкой задней и стойкой. Для насоса НМШГ c торцов корпус закрывается передней и задней крышкой.
ПРИМЕНЕНИЕ
- предназначены для перекачивания нефтепродуктов (минеральные масла, мазут) и др. с вязкостью от 1,08 до 470°Ву) на предприятиях нефтепереработки
- на предприятиях теплоснабжения для подачи топочного мазута в котельных установках
- для разгрузки/перевалки нефтепродуктов на транспортировочных терминалах
- для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов(турбины, прокатные станы и т. п.)
- в стационарных установках на асфальтобетонных заводах и передвижных битумовозах (насос НМШГ 120-10 - аналог ДС-125)
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- простота конструкции обеспечивает его высокую надёжность.
- высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
- насосы практически не требуют техобслуживания
- компактные размеры насосов позволяют использовать их в ограниченном пространстве
- новое! возможность комплектации широким перечнем уплотнений различных производителей согласно требованиям заказчиков и условиям эксплуатации, повышающих безопасность и надежность насосов;
- для насосов НМШГ 120-10 (аналог ДС-125) - по характеристикам и габаритно-присоединительным размерам аналогичен битумному насосу ДС-125, имеет реверсивное направление вращения (вход с любой стороны)
