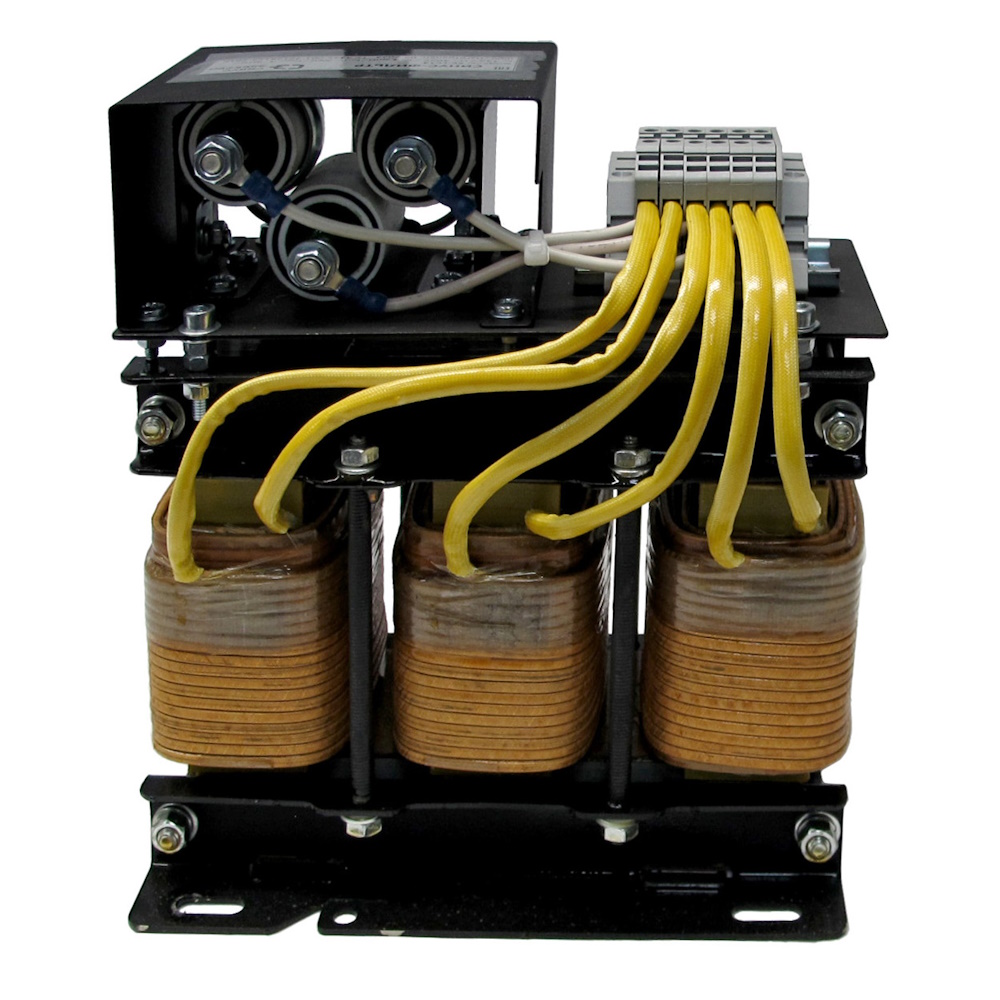

Cинус-фильтры - пассивные устройства на основе трёхфазного дросселя и батареи конденсаторов. Они предназначены для преобразования выходного напряжения частотного преобразователя с широтно-импульсной модуляцией (ШИМ) в напряжение синусоидальной формы, устраняя высшие гармоники, которые создают дополнительные потери в кабельной линии и в двигателе.
Синус-фильтры имеют ряд преимуществ перед du/dt и моторными дросселями, так как высокая несущая частота преобразователя частоты практически полностью поглощается фильтрами и на выходе получается полностью синусоидальное напряжение, что позволяет увеличивать длину кабельных линий от ПЧ до двигателя. Применение фильтра защищает выходной каскад частотного привода, кабель питания электродвигателя и сам электродвигатель, одновременно уменьшая потери в кабеле и электродвигателе, в конечном итоге повышает надежность всех составляющих выходной цепи частотного преобразователя.
Применения синус-фильтров:
- при подключении двигателя к инвертору длинным кабелем (более 200 м);
- многодвигательные привода с параллельным подключением двигателей к инвертору.
Технические характеристики синус-фильтров:
Соответствие нормам: ГОСТ 16772-77, ГОСТ 18624-73
Класс изоляции: F (155 °С) – в стандартном исполнении
Температура окружающей среды: 40 °С
Климатическое исполнение: C1/E0 - материковое исполнение
Выходная частота инвертора: 0…70 Hz
Частота ШИМ: 4…8 kHz
Номинальное напряжение: 400V±10%
Остаточные пульсации напряжения: <8%
Перегрузочная способность (1 раз в час): 200% In в течение 30 с; 150% In в течение 1 мин
Напряжение: КЗ 0,7…1,2%
Степень защиты: IP00
Присоединительные клеммы: Винтовые зажимы, кабельные наконечники, медные или алюминиевые шины
Крепеж: Отверстия в крепежных уголках
Модели синус-фильтров:
|
Мощность ПЧ, кВт |
Синус-фильтр |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ток, А |
Lф, мГн |
Cф, мкФ |
L, мм |
B, мм |
H, мм |
d, мм |
e, мм |
f, мм |
Масса кг |
Исп. |
|
|
0,75 |
4,5 |
11,0 |
1,5 |
125 |
75 |
180 |
130 |
70 |
4х(8х12) |
3 |
A |
|
1,5 |
6,5 |
8,4 |
1,5 |
155 |
80 |
205 |
170 |
68 |
4х(8х12) |
4,5 |
B |
|
2,2 |
8 |
7,2 |
1,5 |
155 |
95 |
205 |
170 |
78 |
4х(8х12) |
9 |
B |
|
3,7 |
13 |
4,2 |
1,5 |
155 |
95 |
205 |
175 |
85 |
4х(8х12) |
9 |
B |
|
5,5 |
18 |
3,5 |
1,5 |
190 |
100 |
230 |
175 |
95 |
4х(8х12) |
10,5 |
B |
|
7,5 |
24 |
2,4 |
1,5 |
190 |
120 |
230 |
180 |
122 |
4х(8х12) |
15,5 |
B |
|
11 |
32 |
2,0 |
2,0 |
210 |
125 |
260 |
180 |
122 |
4х(8х12) |
20 |
B |
|
15 |
42 |
1,58 |
7,0 |
210 |
135 |
260 |
240 |
135 |
4х(11х30) |
25 |
B |
|
18,5 |
48 |
1,50 |
4,0 |
230 |
140 |
285 |
240 |
152 |
4х(11х30) |
30 |
C |
|
22 |
60 |
1,1 |
4,0 |
240 |
210 |
290 |
310 |
136 |
4х(11х30) |
36 |
C |
|
30 |
75 |
0,9 |
4,0 |
240 |
220 |
290 |
310 |
142 |
4х(11х30) |
48 |
C |
|
37 |
90 |
0,8 |
5,0 |
300 |
210 |
345 |
310 |
157 |
4х(11х30) |
63 |
C |
|
45 |
110 |
0,7 |
5,0 |
330 |
215 |
345 |
370 |
153 |
4х(11х30) |
74 |
C |
|
55 |
150 |
0,5 |
7,0 |
360 |
237 |
345 |
370 |
173 |
4х(11х30) |
85 |
C |
|
75 |
180 |
0,4 |
10,0 |
420 |
217 |
345 |
370 |
186 |
4х(11х30) |
99 |
C |
|
93 |
210 |
0,4 |
10,0 |
420 |
315 |
420 |
370 |
186 |
4х(11х30) |
120 |
C |
|
110 |
270 |
0,3 |
12,0 |
490 |
320 |
500 |
430 |
200 |
4х(11х30) |
132 |
C |
|
132 |
325 |
0,3 |
12,0 |
490 |
330 |
550 |
440 |
210 |
4х(11х30) |
170 |
C |
|
160 |
410 |
0,2 |
18,0 |
490 |
370 |
550 |
440 |
220 |
4х(11х30) |
195 |
C |
|
185 |
410 |
0,2 |
18,0 |
490 |
370 |
550 |
440 |
220 |
4х(11х30) |
195 |
C |
|
200 |
410 |
0,2 |
18,0 |
490 |
370 |
550 |
440 |
220 |
4х(11х30) |
195 |
C |
|
220 |
480 |
0,185 |
20,0 |
560 |
450 |
570 |
500 |
270 |
4х(11х30) |
260 |
C |
|
250 |
610 |
0,14 |
25,0 |
600 |
510 |
680 |
510 |
250 |
4х(11х30) |
350 |
C |
|
315 |
параллельное соединение двух синус-фильтров 325А (132 кВт) |
|
|||||||||
|
370 |
параллельное соединение двух синус-фильтров 380А (по заказу) |
|
|||||||||
|
400 |
параллельное соединение двух синус-фильтров 420А (по заказу) |
|
|||||||||

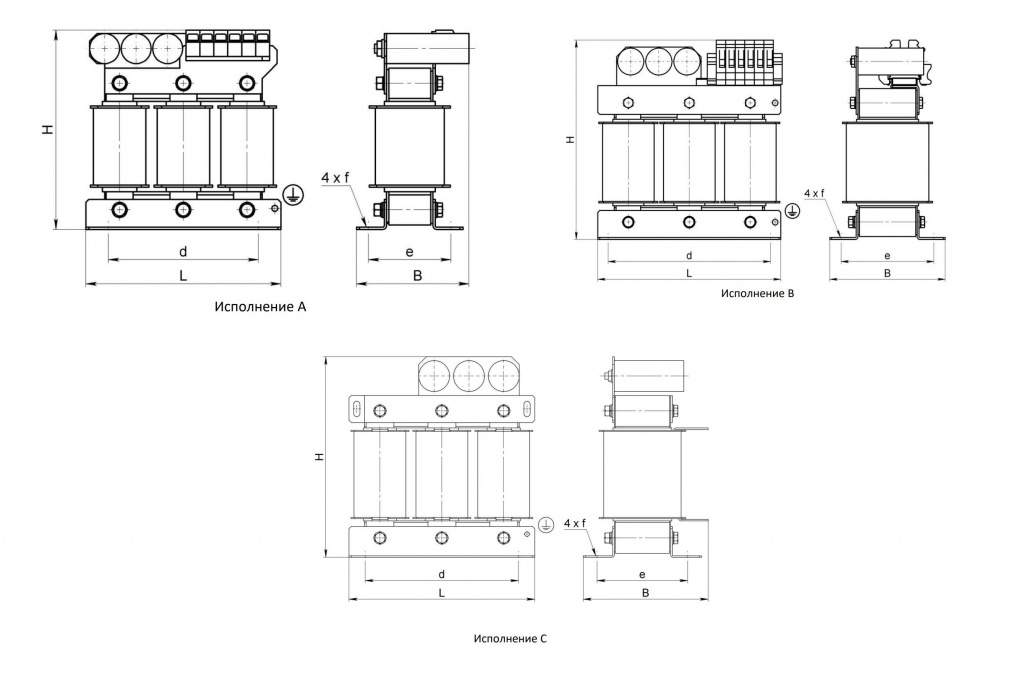

Весогабариты синус-фильтров:
