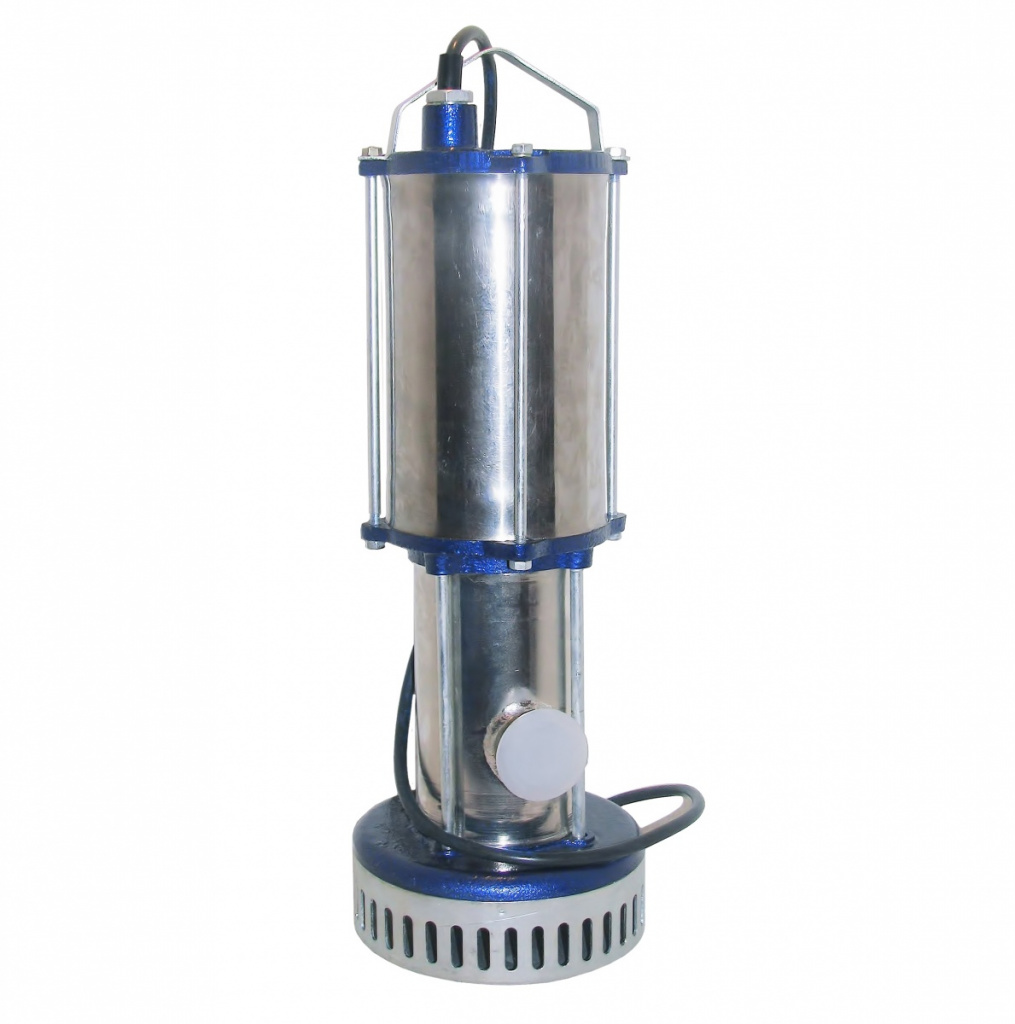

Бурун ПФ 1,8/4-М 0,55/4 - Насосы Бурун ПФ одновинтовые водяные погружные фекальные для дренажа, канализации

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например     Бурун ® ПФ 1,8 / 4 - М 0,55/4   ТУ 26-06-1622-92  , где :

• Бурун ®  –  товарный знак;
• ПФ – погружной фекальный;
• 1,8 -  идеальная подача, м3/ч;
• 4 -    давление насоса (Рmax), кгс/см2;
• М –  исполнение двигателя: М – однофазный  220В; без обозначения – трехфазный  380В;
• 0,55 - номинальная мощность двигателя, кВт;
• 4 -   число полюсов  двигателя

НАЗНАЧЕНИЕ

Электронасоc  одновинтовой Бурун ПФ  предназначен для перекачивания воды  с механическими примесями до 5% по массе,  размером до 2 мм  и прочих разнородных жидкостей   вязкостью до  2000 мПа · с (сП), температурой до  35°С, кратковременно (до 10 минут) –  температурой до 70°С.

Электронасос может использоваться для  откачивания фильтрационных, дождевых и отработанных вод из канализационных ям, а также для перекачки различных растворов, взвесей.

Электронасос   выпускается в однофазном исполнении на   напряжение 220 В и в трехфазном исполнении на напряжение 380 В.

Электронасос не предназначен  для эксплуатации во взрывоопасных и пожароопасных помещениях.

Электронасос относится к изделиям общего назначения вида 1, восстанавливаемый по ГОСТ 27.003-90.

Климатическое исполнение У* ГОСТ15150-69. Режим работы продолжительный.

КОНСТРУКЦИЯ

Электронасос  представляет собой переносной моноблок, состоящий из электродвигателя и насосной части.

Насосная часть состоит из  одновинтового насоса. Рабочими органами насоса являются корпус насоса, рабочий винт, жестко закрепленный на валу электродвигателя, и резиновая обойма, зафиксированная опорой. К опоре крепится легкосъемный фильтр.

Рабочий винт насоса однозаходный, любое его поперечное сечение представляет круг, центр которого сдвинут относительно оси на величину   эксцентриситета. Обойма имеет двухзаходную винтовую поверхность, ход которой равен удвоенному шагу  рабочего винта.

При вращении  рабочего винта в обойме жидкость перемещается в замкнутых объемах между рабочим винтом и обоймой, при этом осуществляется ее подача.

Приводом электронасоса является асинхронный электродвигатель однофазного или трехфазного исполнения. Электродвигатель состоит из ротора, статора, трубы, щита подшипника и крышки.  Запуск электронасоса однофазного исполнения осуществляется посредством пускового устройства.

Электронасос в трехфазном исполнении подключается к сети посредством шнура питания через автоматический выключатель с комбинированным расщепителем (тепловой и электромагнитный), настроенный  на номинальное значение тока используемого электродвигателя.

Внутренняя полость электродвигателя со стороны выступающего конца вала отделена от проточной части торцовым уплотнением и манжетой, запрессованными в щите подшипника. Охлаждение электродвигателя осуществляется за счет теплоотдачи в окружающую  перекачиваемую среду.

ПРИМЕНЕНИЕ

• для канализационных работ и откачки чистой воды и загрязнённых сточных вод и жидкостей в быту, сфере ЖКХ, сельского хозяйства, промышленности и др. отраслях
• дренаж и осушение, откачка ила и грязи из различных ёмкостей, ям, котлованов
• полив и орошение земель селькскохозяйственного назначения, приусадебных участков

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• создаётся равномерный не пульсирующий поток перекачиваемой жидкости. Это позволяет не перемешивать жидкость и сохранять ее структуры
• высокая способность к самовсасыванию
• простота конструкции, обеспечивающая удобство обслуживания насоса. Насос состоит из трех основных частей: нержавеющего винта, резиновой обоймы и уплотнения вала
• компактность, легкость в установке и обслуживании (электронасос переносной)
• подача насоса пропорциональна скорости вращения. Это позволяет легче регулировать параметры насоса при наличии частотного привода
• высокое давление насоса при небольшом габарите обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления
