Характеристика насоса

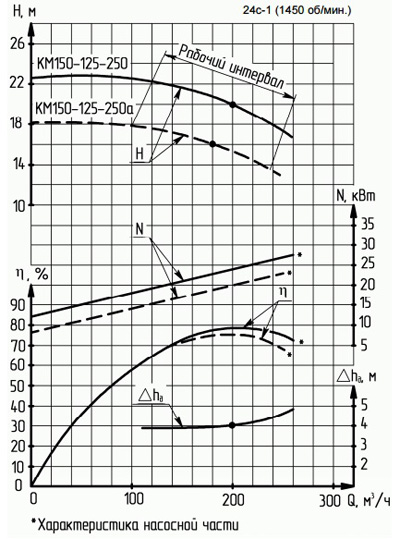

Характеристика насоса серии КМ 150-125-250.
Габаритные размеры
Габаритные размеры насосов серии КМ 150-125-250.
| Типоразмер насоса | Размеры, мм | |||||||||||||||
| L | l | l1 | l2 | l3 | l4 | B | b | b1 | b2 | b3 | b4 | H | h1 | h2 | h3 | |
|
КМ 150-125-250 |
863 | 301 | 160 | 120 | 210 | 193 | 445 | 400 | 315 | 90 | 254 | 320 | 420 | 250 | 355 | 160 |
| Типоразмер насоса | Размеры, мм | |||||||||||||||||
| D | D1 | D2 | D3 | D4 | D5 | Dy1 | Dy2 | d | d1 | d2 | g1 | g2 | g3 | g4 | n | n1 | a | |
|
КМ 150-125-250 |
212 | 240 | 280 | 184 | 210 | 245 | 150 | 125 | 18 | 15 | 22 | 26 | 26 | 20 | 20 | 8 | 8 |
140 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например КМ 50-32-125а-С-У 3.1 ТУ 3631-216-05747979-2003, где :
- КМ – консольный моноблочный;
- 50 – условный диаметр всасывающего патрубка, мм;
- 32 – условный диаметр выходного патрубка; мм;
- 125 – условный диаметр рабочего колеса; мм
- а - индекс обточки рабочего колеса (а, б, в - уменьшенный диаметр рабочего колеса);
- С– тип уплотнения : Т - торцовое уплотнение вала, С - сальниковое уплотнение вала;
- У – климатическое исполнение;
- 3.1 – категория размещения.
НАЗНАЧЕНИЕ
Электронасосы центробежные консольные моноблочные типа КМ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм, а также других жидкостей, сходных с водой по плотности и химической активности.
Электронасосы изготавливаются:
-
для КМ с одинарным сальниковым уплотнением - для перекачивания жидкости до +85°С;
-
для КМ с торцовым уплотнением - для перекачивания жидкости до +120°С.
-
для 1КМ50 и 1КМ65 - для перекачивания жидкости от до +85°С
-
для 1КМ80 и 1КМ100 – для перекачивания жидкости до +105°С.
Электронасосы применяются в системах водоснабжения и отопления производственных и жилых помещений.
Класс защиты электронасосов от поражения электрическим током I ГОСТ 12.2.007.0-75. Электронасосы относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90. Климатическое исполнение У, категория размещения 3.1 по ГОСТ 15150-69.
Электронасосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.
КОНСТРУКЦИЯ
Электронасос КМ состоит из центробежного насоса и фланцевого электродвигателя с удлиненным концом вала. Направление вращения вала – по часовой стрелке, если смотреть со стороны электродвигателя. Стрелка, указывающая направление вращения, расположена на корпусе насоса.
Корпус насоса представляет собой чугунную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Корпус насоса соединяется с фланцем электродвигателя с помощью фонаря.
Рабочее колесо представляет собой отливку из чугуна и закреплено на валу шпонкой и винтом или гайкой.
Уплотнение вала – одинарная мягкая сальниковая набивка или торцовое уплотнение. Для предотвращения износа вала под сальниковой набивкой на валу имеется защитная втулка.
ПРИМЕНЕНИЕ
- для перекачивания чистой воды (холодной, горячей до 120°С) в системах водоснабжения структур ЖКХ , муниципальных водоканалов
- для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов
- в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли
- для обеспечения водой садоводческих и дачных посёлков
- в системах пожаротушения жилых и гражданских объектов
- на объектах теплоэнергетики – для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
- компактность конструкции;
- отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума;
