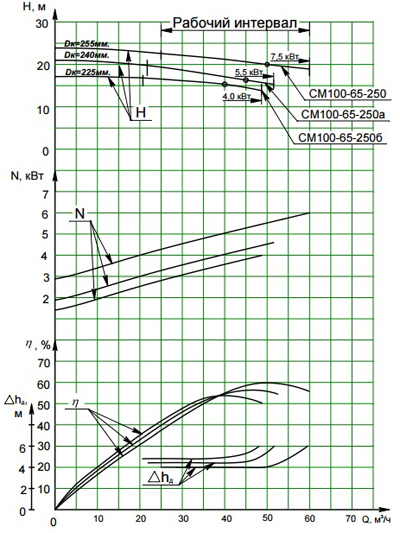

Характеристика насоса серии СМ100-65-250-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3

Габаритные размеры насосов серии СМ100-65-250-4.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
| СМ100-65-250-4 | 100 | 65 | 255 | 240 | 225 | 292 | 520 | 60 | 250±0,5 | 200±0,5 | 215 | 180 | 158 | 180 | 145 | 122 | 18 | 8 | М16-7Н | 4 | 45° | 45° | 370 | 120 | 160 | 70 | 30 | 360 | 315 | 200 | 110 | 145 | 18 | 14 | 42h(-0,025) | 10*(-0,043)/(-0,043) | 45 | 0,6(6)/1(10) |
Габаритные размеры и параметры агрегатов СМ100-65-250-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ100-65-250-4 | АИРМ132S4 | 7,5 | 24,2(1450) | 292 | 90 | 1280 | 1000 | 700 | 200 | - | 1078 | 105 | 410 | 315 | 347 | 585 | 335 | 4 | 19 | 250 |
| 5АМХ132S4 | 1280 | 585 | 250 | |||||||||||||||||
| АИР132S4 | 1280 | 585 | 250 | |||||||||||||||||
| А132S4 | 1325 | 585 | 255 | |||||||||||||||||
| АИМ132МА4 | 1380 | 630 | 305 | |||||||||||||||||
| ВА132S4 | 1280 | 610 | 265 | |||||||||||||||||
| 4ВР132S4 | 1280 | 585 |
267 |
|||||||||||||||||
Габаритные размеры и параметры агрегатов СМ100-65-250а-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ100-65-250а-4 | 5АМ112М4 |
5,5 |
24,2(1450) | 292 | 90 | 1250 | 950 | 700 | 200 | - | 1098 | 105 | 410 | 315 | 347 | 585 | 335 | 4 | 19 | 235 |
| 5АМХ112М4 | 1250 | 585 | 235 | |||||||||||||||||
| АИР112М4 | 1250 | 585 | 220 | |||||||||||||||||
| А112М4 | 1295 | 585 | 230 | |||||||||||||||||
| ВА112М4 | 1280 | 585 | 257 | |||||||||||||||||
| 4ВР112М4 | 1280 | 585 | 240 | |||||||||||||||||
| АИМ100L4 | 1320 | 640 |
260 |
|||||||||||||||||
Габаритные размеры и параметры агрегатов СМ100-65-250б-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ100-65-250б-4 | А100L4 | 4 | 24,2(1450) | 292 | 90 | 1240 | 950 | 700 | 200 | - | 1008 | 105 | 410 | 315 | 347 | 585 | 335 | 4 | 19 | 210 |
| АИР100L4 | 1210 | 585 | 210 | |||||||||||||||||
| АДМ100L4 | 1240 | 585 | 210 | |||||||||||||||||
| 4ВР100L4 | 1230 | 585 | 215 | |||||||||||||||||
| АИМ100L4 | 1270 | 600 |
245 |
|||||||||||||||||
Например СМ 80-50-200а-т-Е-2 УХЛ3.1 ТУ26-06-1672-95, где:
Насосы центробежные СМ и агрегаты электронасосные на их основе, предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м3 с рН=6 - 8,5, с температурой от 263К (минус 100С) до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.
Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ 3.1 (от минус 10°С до плюс 400С) и Т2 (от минус 10°С до плюс 500С) по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012.
Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011 и ГОСТ 31438-2011, температурный класс – Т3 (200 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1,2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).
Насосы типа СМ – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.
Корпус насоса представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.
К корпусу насоса шпильками крепится кронштейн. Кронштейн соединен с корпусом уплотнения болтами.
Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе. Подача затворной жидкости в зону торцового уплотнения не требуется.
Рабочее колесо-центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).
Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.
В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.
Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.
