Характеристика насоса

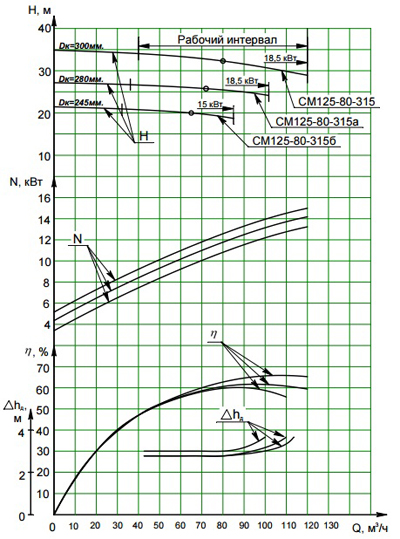

Характеристика насоса серии СМ125-80-315-4.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры насоса
Габаритные размеры насосов серии СМ125-80-315-4.
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2) вх/вых | ||||||||||||||||||||||||||||||||||||
| Условный проход всасывающего патрубка D3 | Условный проход напорного патрубка D7 | Условный диаметр рабочего колеса, основноый | Условный диаметр рабочего колеса, а | Условный диаметр рабочего колеса, б | L | L1 | L2 | H | H1 | D | D1 | D2 | D4 | D5 | D6 | d | n | d1 | n1 | α | α1 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | d2 | d3 | d4 | f | F | ||
|
СМ125-80-315-4 |
125 | 80 | 300 | 280 | 245 | 320 | 550 | 102 | 315 | 225 | 245 | 210 | 184 | 195 | 160 | 133 | 18 | 8 | 18 | 4 | 22°30' | 45° | 370 | 120 | 160 | 70 | 30 | 400 | 315 | 240 | 110 | 160 | 18,5 | 14 | 42h(-0,025) | 10*(-0,036)/(-0,036) | 45 | 1(10)/1(10) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов СМ125-80-315-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ125-80-315-4 | АИР180S4 | 22 | 24,2(1450) | 320 | 102 | 1500 | 1150 | 630 | 250 | - | 1283 | 155 | 425 | 320 | 362 | 680 | 360 | 4 | 19 | 378 |
| А180S4 | 1500 | 680 | 378 | |||||||||||||||||
| 5АМХ180S4 | 1500 | 680 | 378 | |||||||||||||||||
| ВА180S4 | 1540 | 770 | 440 | |||||||||||||||||
| АИМР180S4 | 1520 | 760 | 430 | |||||||||||||||||
| 5А160М4 | 1575 | 680 | 348 | |||||||||||||||||
| 5АМХ160М4 | 1575 | 680 | 348 | |||||||||||||||||
Габаритные размеры и параметры агрегатов СМ125-80-315а-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ125-80-315-4 | АИР160М4 | 18,5 | 24,2(1450) | 320 | 102 | 1520 | 1115 | 630 | 250 | - | 1353 | 155 | 425 | 320 | 363 | 680 | 360 | 4 | 19 | 350 |
| ВА160М4 | 1615 | 695 | 390 | |||||||||||||||||
| АИМР160М4 | 1605 | 705 | 395 | |||||||||||||||||
Габаритные размеры и параметры агрегатов СМ125-80-315б-4.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Размеры, мм | Масса агрегата, кг | |||||||||||||||
| a | a1 | L | L1 | L2 | L3 | L4 | L5 | L6 | B | B1 | B2 | H | h | n | d | |||||
| СМ125-80-315б-4 | 5А160S4 | 15 | 24,2(1450) | 320 | 102 | 1545 | 1115 | 630 | 250 | - | 1323 | 155 | 425 | 320 | 362 | 680 | 360 | 4 | 19 | 332 |
| 5АМХ160S4 | 1545 | 680 | 332 | |||||||||||||||||
| АИР160S4 | 1480 | 680 | 325 | |||||||||||||||||
| ВА160S4 | 1585 | 760 | 365 | |||||||||||||||||
| АИМР160S4 | 1565 | 770 |
355 |
|||||||||||||||||
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например СМ 80-50-200а-т-Е-2 УХЛ3.1 ТУ26-06-1672-95, где:
- СМ – сточно-массный насос;
- 80 – диаметр входного патрубка, мм;
- 50 – диаметр выходного патрубка, мм;
- 200 – диаметр рабочего колеса (условный), мм;
- а - индекс обточки рабочего колеса (а или б – уменьшенные диаметры рабочего колеса).
- т - тип уплотнения вала:
- без обозначения – двойной сальник,
- т – одинарное торцовое.
- Е - индекс исполнения насоса:
- Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012.
- без обозначения - для насосов общепромышленного назначения
- 2 - частота вращения:
- 2 – 48,4 с-1 (2900 об/мин);
- 4 – 24,2 с-1 (1450 об/мин);
- 6 – 16,0 с-1 (960 об/мин).
НАЗНАЧЕНИЕ
Насосы центробежные СМ и агрегаты электронасосные на их основе, предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м3 с рН=6 - 8,5, с температурой от 263К (минус 100С) до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.
Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Насосы, входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ 3.1 (от минус 10°С до плюс 400С) и Т2 (от минус 10°С до плюс 500С) по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012.
Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011 и ГОСТ 31438-2011, температурный класс – Т3 (200 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1,2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).
КОНСТРУКЦИЯ
Насосы типа СМ – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.
Корпус насоса представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.
К корпусу насоса шпильками крепится кронштейн. Кронштейн соединен с корпусом уплотнения болтами.
Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе. Подача затворной жидкости в зону торцового уплотнения не требуется.
Рабочее колесо-центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).
Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.
В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.
Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.
ПРИМЕНЕНИЕ
- в системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы)
- в дренажных системах для очистки сточных вод
- для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации
- применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускается применение во взрыво - пожароопасных производствах
