Характеристика насоса
n=48.3с -1 (2900 об/мин), р=1000 кг/м 3

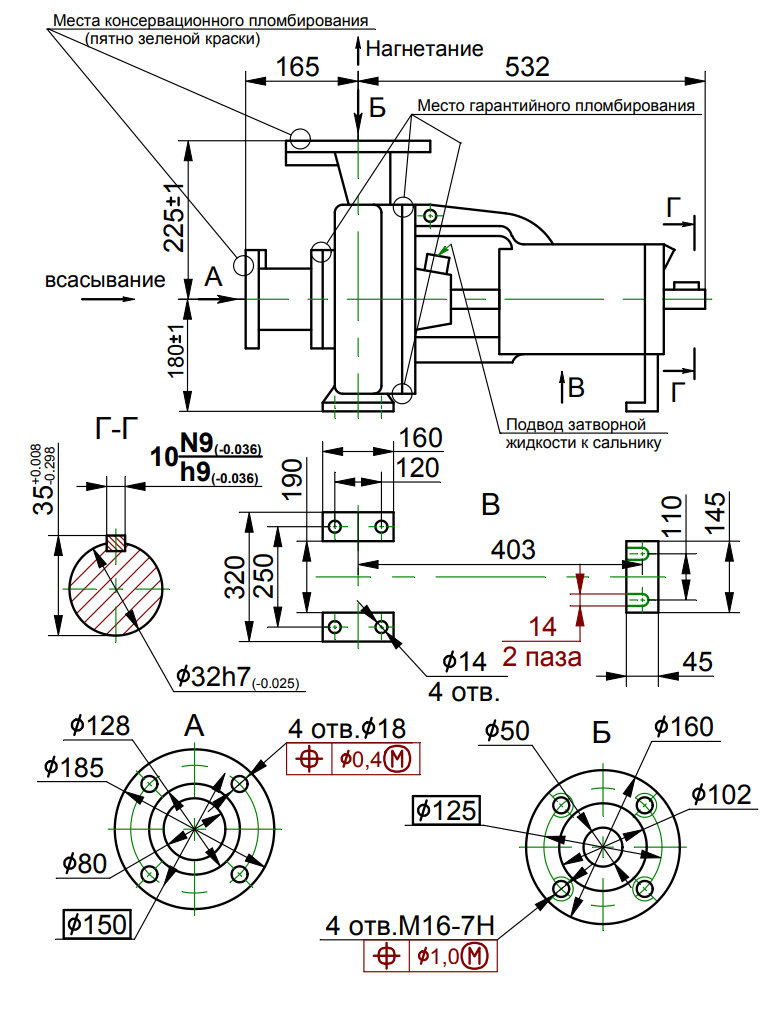

Габаритный чертеж насоса
Габаритный чертеж агрегата
| Обозначение | Эл.двигатель | L,мм | Н,мм | В,мм | Масса, кг |
| СМС80-50-200 | 5А200L2 (45 кВт) | 1485 | 630 | 415 | 413 |
| 5А200М2 (37 кВт) | 1440 | 630 | 415 |
393 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например СМС 150-125-315 УХЛ4 ТУ 3631-196-05747979-2003, где :
- СМС – сточно-массный смерчевый (свободно-вихревой);
- 150 – диаметр входного патрубка, мм;
- 125 – диаметр выходного патрубка, мм;
- 315 – диаметр рабочего колеса (условный), мм;
- УХЛ – климатическое исполнение;
- 4 – категория размещения.
НАЗНАЧЕНИЕ
Насосы свободно-вихревые типов СМС и агрегаты электронасосные на его основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м3 с рН=5-10, с температурой до 363К (90°С) несущих достаточно крупные посторонние предметы и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 8%. Предельное содержание газа в перекачиваемой среде 5%.
Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.
Насосы типа СМС и агрегаты электронасосные на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях.
Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.
КОНСТРУКЦИЯ
Насосы типа СМС – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.
Корпус насоса СМС представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Корпуса насосов СМС и СМ одинаковы.
Рабочее колесо - свободно-вихревого типа (открытое), смещено в осевом направлении относительно спирального корпуса насоса, что позволяет применять насос для перекачивания жидкостей с достаточно крупными посторонними предметами. Рабочее колесо крепится на валу при помощи гайки-обтекателя.
Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.
Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны электродвигателя.
Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.
ПРИМЕНЕНИЕ
- в системах водоотведения канализационных стоков промышленных и хозяйственных объектов (структуры ЖКХ, муниципальные водоканалы)
- в дренажных системах для очистки сточных вод
- для перекачивания и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- По сравнению с насосами СМ допускают работу на жидкостях с достаточно крупными примесями. Вынос рабочего колеса за проточную часть корпуса насоса снижает риск заклинивания, и засорения проточной части
