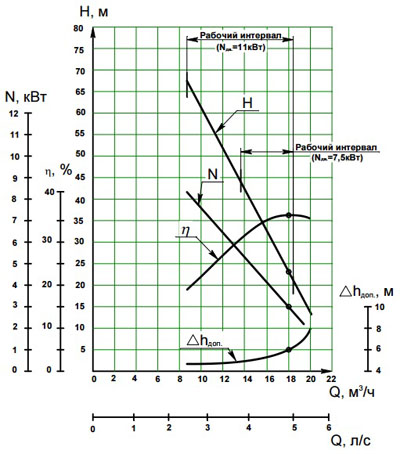

Характеристика насоса
Характеристика насоса серии ВКС 5/24.
Частота вращения 24 -1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3

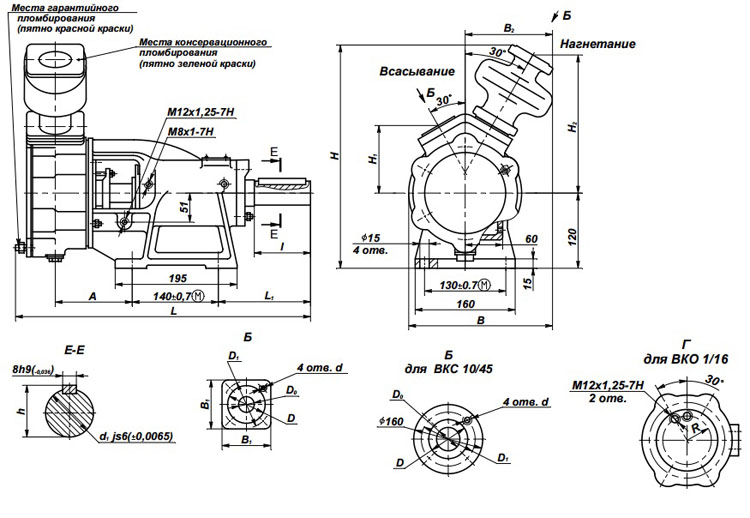

Габаритные размеры
Габаритные размеры насосов серии ВКС 5/24.
| Типоразмер насоса | Размеры, мм | |||||||||||||||||
| L | L1 | B | B1 | B2 | H | H1 | H2 | A | A1 | D0 | D | D1 | d | d1 | h | l | R | |
| ВКС 5/24 | 440 | 95 | 269 | 108 | 162 | 374 | 115 | 228 | 126 | - | 50 | 90 | 110 | М12 | 25 | 28 | 50 | - |

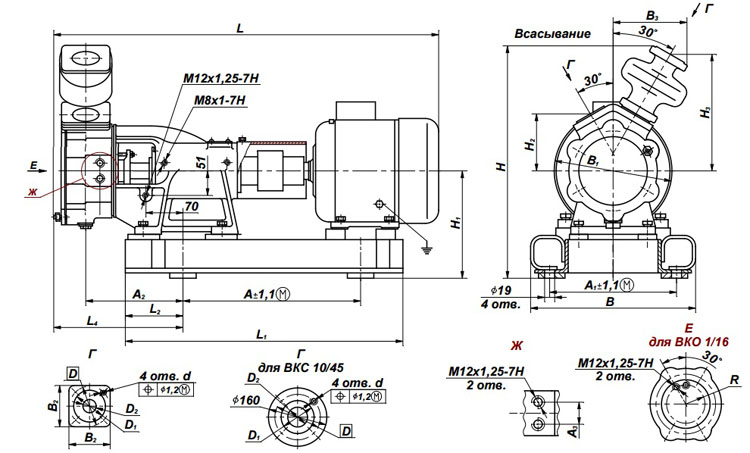

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов ВКС 5/24.
| Типоразмер агрегата | Типоразмер двигателя | Размеры, мм | Масса агрегата, кг, для исполнения на раме | ||||||||||||||||||||||
| L1 | L2 | B | B1 | B2 | H | H1 | H2 | A | A1 | A2 | D | D1 | D2 | d | L | L4 | B3 | H | H3 | A3 | А | Б | К | ||
| ВКС 5/24 | АИР112М4 | 620 | 102 | 290 | 250 | 108 | 338 | 198 | 115 | 413 | 240 | 195 | 110 | 90 | 50 | М12-7Н | 903 | 275 | 162 | 452 | 228 | - | 109 | 129 | 128 |
| АИР132М4 | 680 | 102 | 310 | 290 | 108 | 350 | 210 | 115 | 451 | 240 | 195 | 110 | 90 | 50 | М12-7Н | 996 | 275 | 162 | 464 | 228 | - | 137 | 143 |
142 |
|
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например ВКО 2/26 А-2Г-Е-У3.1 ТУ 26-06-1213-81 , где :
- ВК – тип насоса :
- ВК - вихревой консольный,
- ВКС - вихревой консольный самовсасывающий,
- ВКО - вихревой консольный обогреваемый (охлаждаемый);
- 2 - подача, л/с;
- 26 - напор, м;
- А - условное обозначение материала проточной части:
- А - чугунное,
- Б - бронзовое,
- К - нержавеющее ;
- 2Г – тип уплотнения вала:
- без обозначения - сальниковое уплотнение
- 1Г – торцовое одинарное
- 1Г-т – торцовое одинарное со вспомогательным (для взрывоопасных жидкостей)
- 2Г – двойное торцовое уплотнение
- Е- индекс исполнения насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012.
- У3.1 (или У2, ОМ2) –климатическое исполнение и категория размещения.
НАЗНАЧЕНИЕ
Насосы вихревые ВК, ВКС, ВКО и агрегаты электронасосные на их основе предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.
По материалу основных деталей проточной части насосы изготавливаются следующих исполнений:
- ВК – исполнение А (чугунное), Б (бронзовое), К (нержавеющее);
- ВКС – исполнение А, Б, К;
- ВКО – исполнение А;
Температура перекачиваемой жидкости для насосов (агрегатов):
- исполнения А – от 258 до 358 К (от минус 15 до +85°С),
- исполнения Б и К – от 233 до 358 К (от минус 40 до плюс 85°С).
Насосы вихревые типов ВК, ВКС, ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типов ВК, ВКС и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69.
Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011.
Насосы с сальниковым уплотнением вала не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей и не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах. Насосы (агрегаты) ВК-(2Г,1Г-т), ВКС-(2Г,1Г-т) с двойным торцовым уплотнением предназначены для перекачивания взрывоопасных жидкостей.
КОНСТРУКЦИЯ

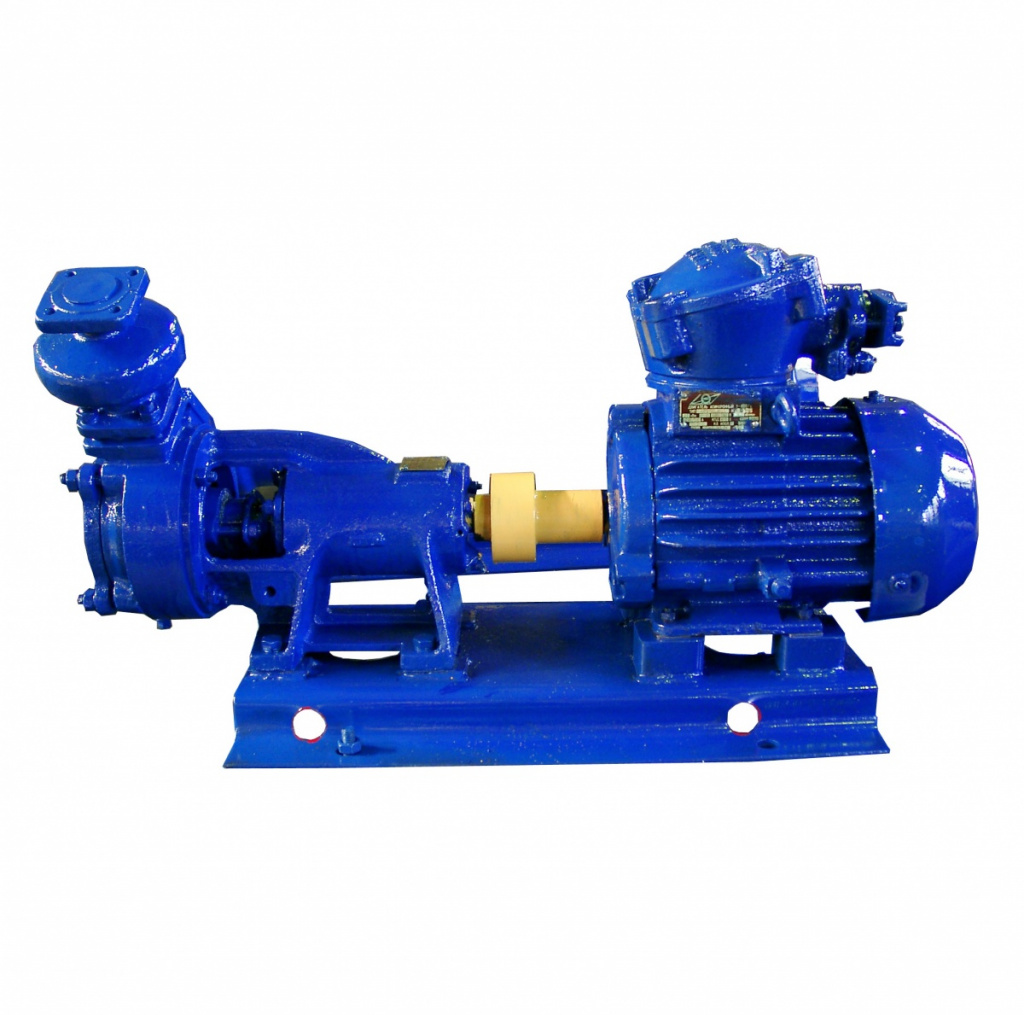

Агрегат электронасосный состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой при помощи упругой муфты. Насосы ВК, ВКС и ВКО – вихревые, одноступенчатые, горизонтальные, консольные.
Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.
Размеры гидравлической части меняются в зависимости от типоразмера насоса, но конструкция всех насосов одинакова. Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).
Рабочее колесо, закреплено на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.
Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.
Для предотвращения протечек в окружающую среду в корпусе устанавливается сальниковое, двойное или одинарное торцовое уплотнение. В корпусе двойного уплотнения расположены два отверстия М12х1,5-7Н для подвода и отвода затворной жидкости к двойному торцовому уплотнению, которая также служит для охлаждения или обогрева уплотнения.
У насосов ВКС к выходному патрубку присоединяется колпак напорный, обеспечивающий возможность самовсасывания.
У насосов ВКО крышка обогрева с крышкой и диск обогрева с корпусом образуют камеру обогрева, в которую подводится пар или охлаждающая жидкость.
Направление вращения ротора для насоса безразлично, и определяется лишь положением трубопроводов и обязательным условием перемещения жидкости от всасывающего к напорному трубопроводу по большой дуге.
ПРИМЕНЕНИЕ
- для перекачивания чистой воды и сходных с ней жидкостей в сфере ЖКХ и сельского хозяйства
- обеспечение водоснабжения в технологических процессах промышленных предприятиий, предприятий теппловой и атомной энергетики, нефтегазовой отрасли, судостроении
- перекачка продуктов переработки нефти, жидкостей и сред в технологических процессах предприятий нефтеперерабатывающей и химической отрасли, судостроении
- перекачивания нейтральных, слабоагрессивных, вредных, и взрывоопасных жидкостей в технологических процессах на предприятиях горно-металлургической отрасли, тепловой и атомной энергетики
ОСОБЕННОСТИ / ПРЕИМУЩЕСТВА
- Широкий диапазон напора при малых подачах
- Линейная зависимость напора от подачи
- Хорошая самовсасывающая способность
- Возможность применения во взрыво - пожароопасных производствах
