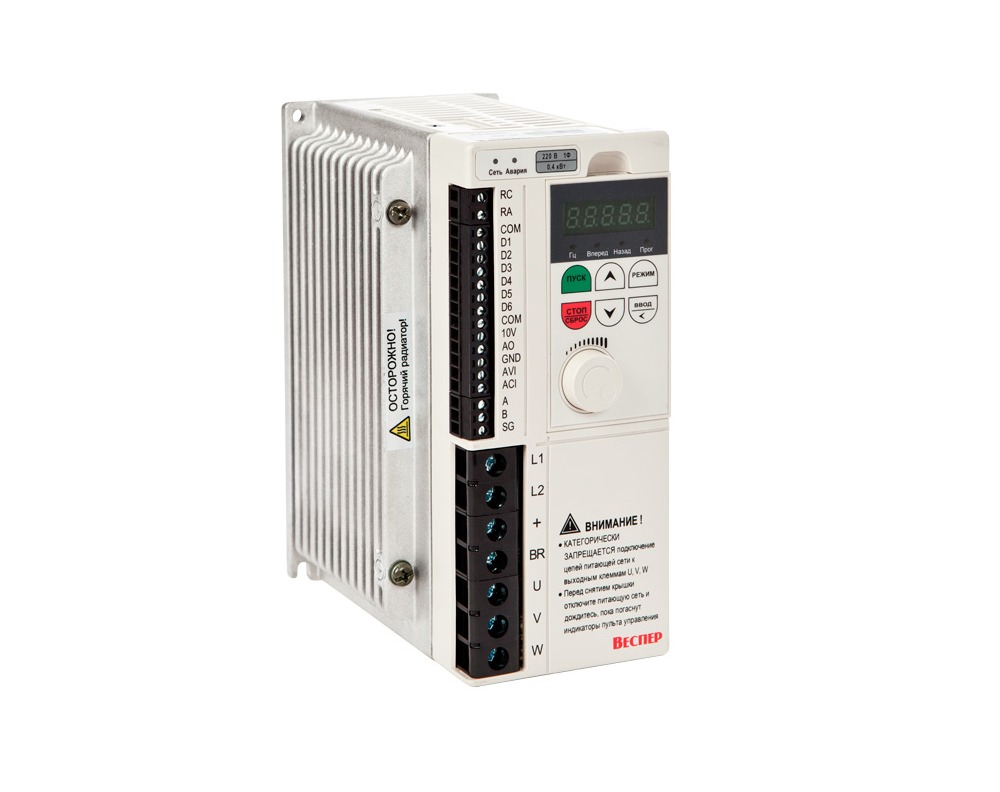

E4-8400-SP5L
В НАЛИЧИИ
10 500 руб.
/
14 000 руб.
-25%
3 500 руб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
Страна производства Россия
Тип Частотный преобразователь
Серия E4-8400
Масса, кг 1.1
Габаритные размеры (ВхШхГ), мм 79 х 160 х 126
Ток (номин.), А 3.1
Напряжение (выход), В 220
Степень защиты ПЧ IP20
Тип нагрузки Тяжелая (HD)
Съемный пульт Да
Тормозной прерыватель Да
Подключение энкодера Нет
Протокол связи Modbus
* Цены указаны с НДС. Не является публичной офертой. Информацию по цене и наличию уточняйте у менеджера
ОПИСАНИЕ РАЗДЕЛА
ВСЕ ПАРАМЕТРЫ
ДОКУМЕНТЫ
Как купить?
Область применения ЧП E4-8400 :
- Оборудование перерабатывающей промышленности (смесители, сепараторы, мельницы)
- Транспортное оборудование (ленточные транспортеры, конвейеры)
- Насосное и вентиляторное оборудование
- Крановое оборудование (горизонтальное перемещение)
Основные параметры ЧП E4-8400:
- Скалярное и векторное управление
- Возможность циклической работы
- Поддержание технологических параметров (давления, разряжения и т.п.) с помощью встроенного ПИД-регулятора
- Управление и мониторинг по протоколу MODBUS
- Интерфейс связи RS485
- Встроенный тормозной прерыватель
Преимущества ЧП E4-8400 :
- Наружное расположение радиатора охлаждения в преобразователях 0,75...5,5 кВт снижает вероятность проникновения внутрь посторонних предметов
- Степень защиты IP20 (0,75...22кВт) и IP00 (30...315кВт)/с возможностью переделать в IP21
- Съемный пульт управления (возможность выноса до 1 — 3 м)
- Контроль и индикация температуры IGBT
- Снижение шума двигателя за счет случайной ШИМ
- Журнал аварийных сообщений
- Сетевые протоколы связи Modbus RTU/ASCII
Модели, характеристики серии E4-8400 :
| Модель преобразователя частоты E4-8400 | SP5L | S1L | S2L | S3L | 001Н | 002Н | 003Н | 005Н | 007Н | 010Н | 015Н | 020Н | 025Н | 030Н | 040Н | 050Н | 060Н | 075Н | 100Н | 125Н | 150Н | 175Н | 200Н | 300Н | 400Н | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходные параметры | Полная выходная мощность, кВА | 0,5 | 1,0 | 2,0 | 3,0 | 1,0 | 2,0 | 3,0 | 5,0 | 7,5 | 10,0 | 15,0 | 20,0 | 25,0 | 30,0 | 40,0 | 50,0 | 60,0 | 75,0 | 100 | 125 | 150 | 175 | 200 | 300 | 400 |
| Максимальная мощность применяемого электродвигателя, кВт | 0,4 | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11,0 | 15,0 | 18,5 | 22,0 | 30,0 | 37,0 | 45,0 | 55,0 | 75,0 | 93,0 | 110 | 132 | 160 | 220 | 315 | |
| Номинальный выходной ток, А | 3,1 | 4,5 | 7,5 | 10,5 | 2,3 | 4,0 | 5,2 | 10,5 | 13,0 | 17,5 | 25,0 | 32,0 | 40,0 | 45,0 | 60,0 | 75,0 | 91,0 | 112 | 150 | 176 | 210 | 253 | 302 | 430 | 605 | |
| Максимальное выходное напряжение, В | Трехфазное 200 ~ 240 (пропорционально входному напряжению) | Трехфазное 380 ~ 480 (пропорционально входному напряжению) | ||||||||||||||||||||||||
| Диапазон выходной частоты, Гц |
Скалярный режим: 0,01 ~ 400,00 Векторный режим: 0,01 ~ 200,00 |
|||||||||||||||||||||||||
| Источник питания | Номинальное входное напряжение, частота | 1ф, 200~240 В, 50/60 Гц | 3ф, 380~480 В, 50/60 Гц | |||||||||||||||||||||||
| Допустимые колебания входного напряжения | -15% ~ +10% | |||||||||||||||||||||||||
| Допустимые колебания частоты | ± 5% | |||||||||||||||||||||||||
| Характеристики управления | Режимы управления |
Скалярный (U/f) Векторный (без обратной связи) |
||||||||||||||||||||||||
| Пусковой момент |
Скалярный режим: 150% (3 Гц) Векторный режим: 150% (1 Гц) |
|||||||||||||||||||||||||
| Точность по скорости |
Скалярный режим: 3% Векторный режим: ± 0,5% |
|||||||||||||||||||||||||
| Диапазон регулирования по скорости |
Скалярный режим: 1 : 40 Векторный режим: 1 : 50 |
|||||||||||||||||||||||||
| Разрешение установки частоты | Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц | |||||||||||||||||||||||||
| Разрешение выходной частоты | 0,01 Гц | |||||||||||||||||||||||||
| Задание частоты |
Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи |
|||||||||||||||||||||||||
| Управление |
Кнопки ПУСК/СТОП пульта управления Дискретные входы Линия интерфейсной связи |
|||||||||||||||||||||||||
| Время разгона/торможения | 0,1 ~ 3600,0 с | |||||||||||||||||||||||||
| Характеристика U/f |
15 фиксированных характеристик 1 пользовательская характеристика |
|||||||||||||||||||||||||
| Тормозной момент | До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором) | |||||||||||||||||||||||||
| Несущая частота ШИМ | 1~15 кГц (до 22 кВт включительно); 1~5 кГц (от 30 кВт и выше) | |||||||||||||||||||||||||
| Другие функции | Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок | |||||||||||||||||||||||||
| Защитные функции | Предотвращение срыва | Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения | ||||||||||||||||||||||||
| Мгновенная защита по току | 200% номинального тока ПЧ | |||||||||||||||||||||||||
| Защита преобразователя от перегрузки |
150% номинального тока ПЧ в течение 1 мин 180% номинального тока ПЧ в течение 3 сек |
|||||||||||||||||||||||||
| Защита двигателя от перегрузки | Электронная защита | |||||||||||||||||||||||||
| Защита от повышенного напряжения | Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) | |||||||||||||||||||||||||
| Защита от пониженного напряжения | Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) | |||||||||||||||||||||||||
| Автоперезапуск после провалов питания | Автоматический пуск преобразователя после восстановления питания | |||||||||||||||||||||||||
| Защита от перегрева | Электронная аппаратная защита | |||||||||||||||||||||||||
| Защита от неисправности заземления | Электронная аппаратная защита | |||||||||||||||||||||||||
| Дополнительные защитные функции | Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам. | |||||||||||||||||||||||||
| Окружающая среда | Степень защиты | IP20 (0,75...22кВт) / IP00 (30...315кВт) /возможность переделать в IP21 (30...315кВт) | ||||||||||||||||||||||||
| Температура эксплуатации | -10~+50°C | |||||||||||||||||||||||||
| Температура хранения | -20~+60°C | |||||||||||||||||||||||||
| Относительная влажность | Не более 95% (без образования конденсата) | |||||||||||||||||||||||||
| Высотность | До 1000 м | |||||||||||||||||||||||||
| Вибрация | До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²) | |||||||||||||||||||||||||
| Коммуникационные функции |
Встроенный RS-485. Протокол: Modbus RTU; Modbus ASCII |
|||||||||||||||||||||||||
